Яхта на радиоуправлении - особый класс судомоделей,
который позволяет окунуться в изумительный мир парусных регат и яхтенного
спорта, почувствовать себя капитаном корабля. Никаких двигателей, только ветер
- вот Ваш единственный помощник и союзник. Управляйте парусами, ловите попутный
ветер и направляйте Вашу яхту на пульте управления вперед, навстречу
приключениям. (чуть... пафоса, но, в целом, не плохо... сказано) |
|
Дублер. Стартовый вес - 4620 грамм. Готова к запуску. |
|
Одна из двух учебных. |
|
Наша базовая модель. Стартовый вес 4005 грамм. |
|
Резину... уже не ставим. |
|
Приклеили на ПВА к матированному стеклу 6 мм вырезанные шпангоуты из фанеры 6 мм. |
|
Делаем болван. Набор продольных реек из бальзы. |
|

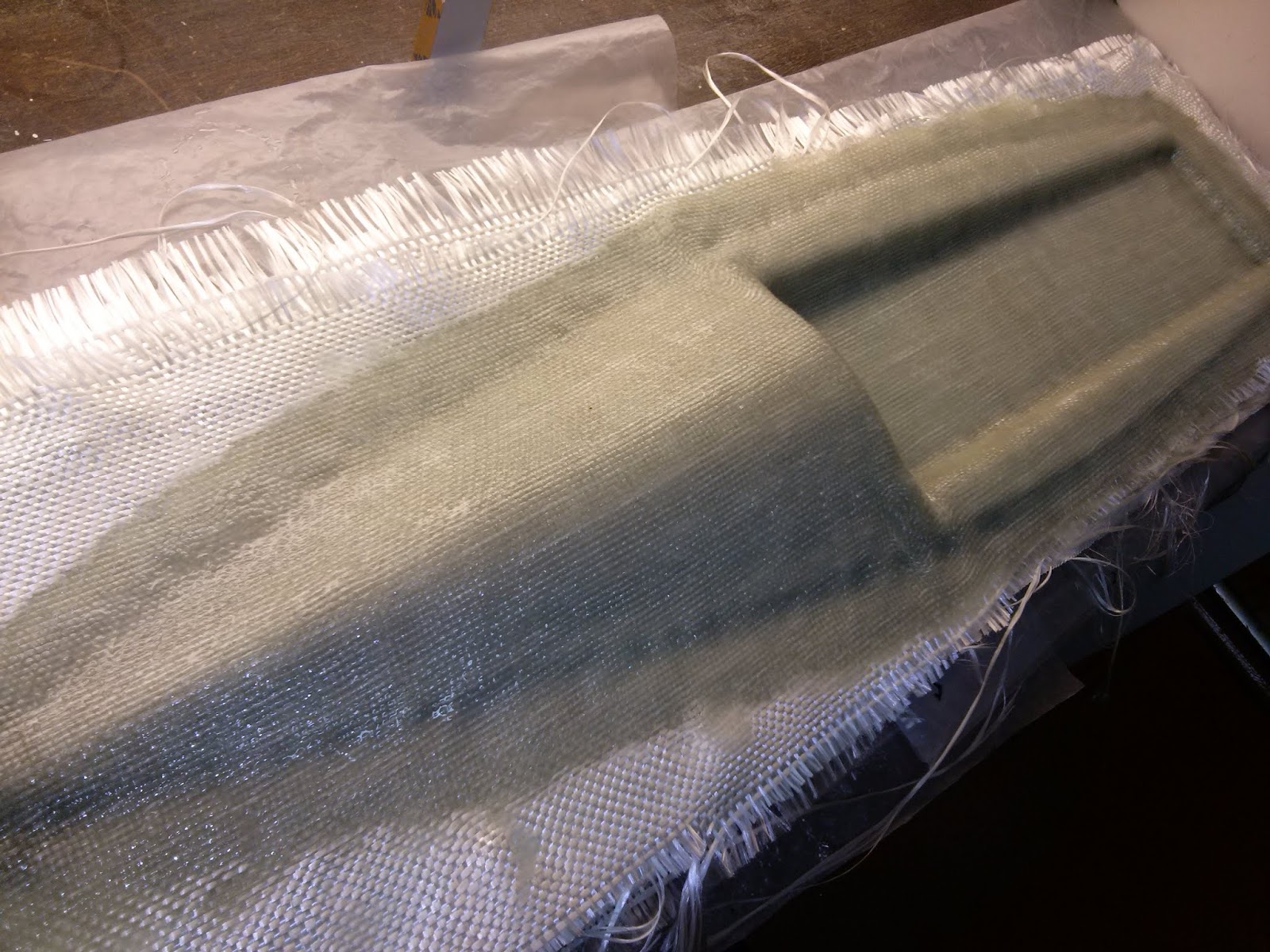

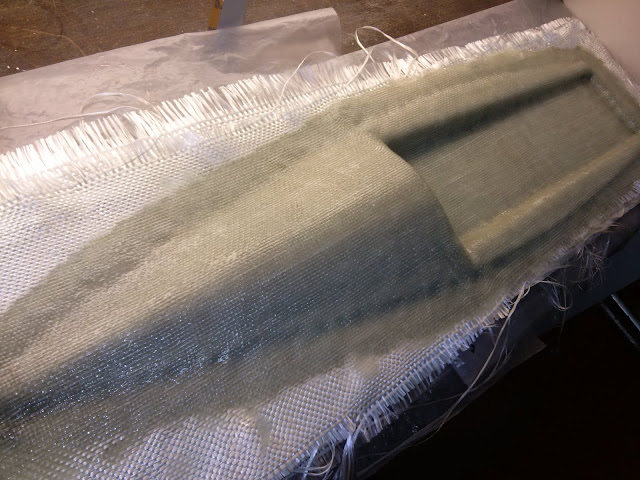

Доводим болван. На выравненную поверхность: пару слоев стеклоткани. |
|
На обшивку корпуса: 4 слоя стеклоткани 0,15 мм плюс 1 слой чистового 0,08 мм. |
|
Снятая с болвана обрезанная заготовка обшивки корпуса. |
|
Верх в плане. |
|
Готовый болван верха и заготовка под корпус с вклеенным бальзовым носовым и кормовым окончанием. |
|
Спрофилированная заготовка из пенопласта под балласт с закладной из дюрали. |
|
Обмазали в несколько слоев гипсом и армировали мягкой проволокой форму для заливки свинцом.. Обработанный и соединенный на смоле при помощи закладной детали свинцовый балласт.
|
|
Поделили форму для упрощения заливки свинцом. |
|
Формование верха. |
|
Грот и стаксель делались из семи частей по шаблонам снятым с фирменных (майлар 50 мкм). Далее пытаемся улучшить аэродинамический профиль полотнища грот-паруса, все таки 15-20% тяги в плюс. Фото оснастки и законченного паруса см. далее... Обратите внимание, первоначально заложено, что при раскрое грот-паруса передняя шкоторина, как правило, дополнительно чуть изогнута выпуклостью в нос: она повторяет неизбежный изгиб мачты от кормового штага. В противном случае на парусе появляются складки, что не допустимо. |
|
Талрепы и блоки фирменные. Оригинальная быстрорегулируемая затяжка
штагов и вантов на законцовке талрепа при помощи металлической трубки. |
|
Варианты постройки очередных моделей яхт. |
|
Изготовление парусов. |
Перевернутый верх с закладными.

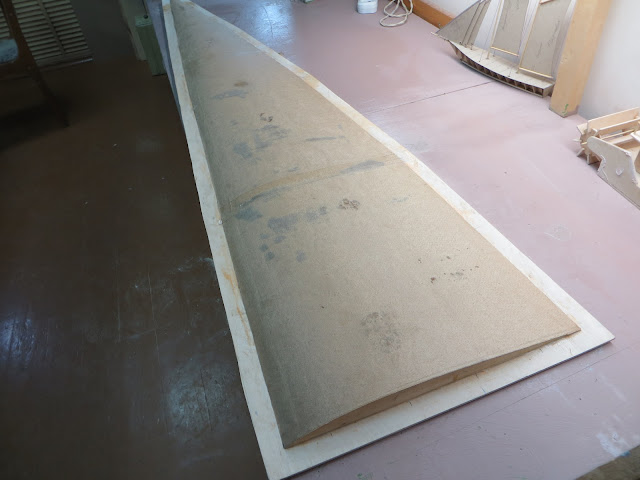

Готовый остов аэродинамического профиля под грот-парус.
