Пинские судомоделисты. Строим парусник Астроляб.

Устройство кормовых боковых галереи.

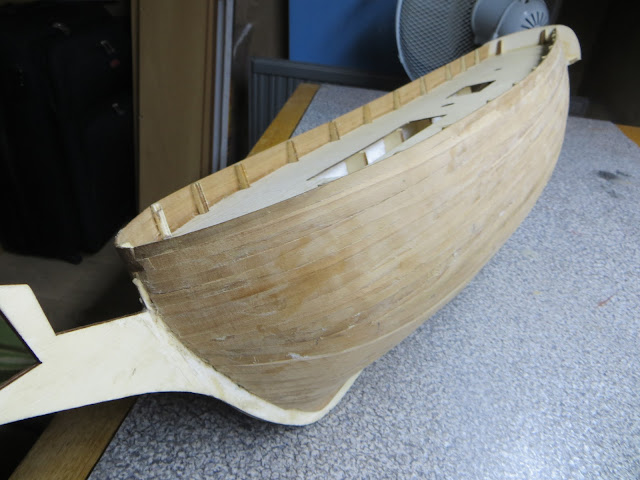

Чистовая укладка планки размером 0,5х5х500 мм на циакрин

 по подготовленной:  зашпаклеванной и выравненной поверхности корпуса.

Чистовая отделка дополнительно купленной планкой 0,5х5х500 мм.

 Основная - из темного  ореха, по краю - из красного дерева.

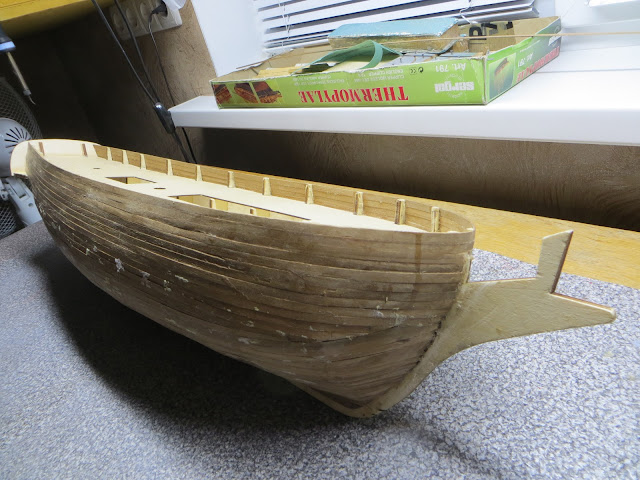

Сами видите: какое качество обшивки без чернового слоя.

Придется шпаклевать и накладывать дополнительно чистовой слой обшивки.

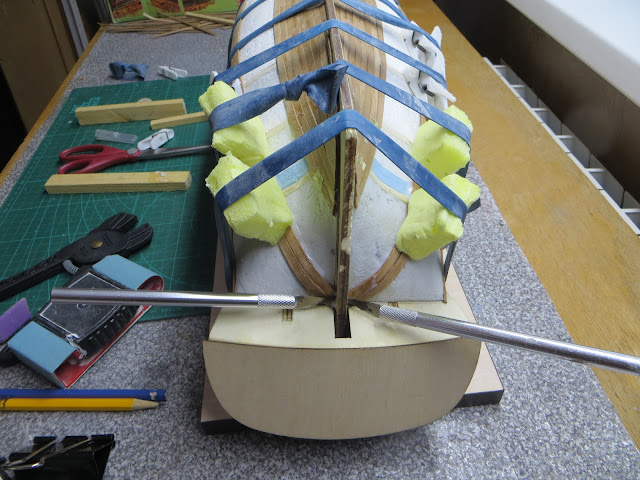

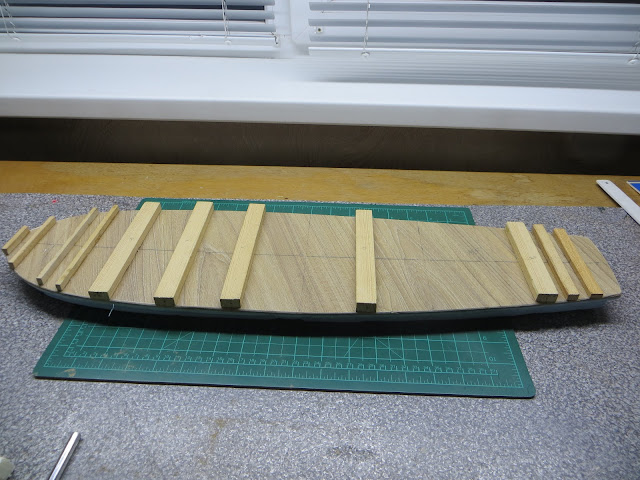

Закладная верхняя панель со стороны палубы с ограничительными планками от смещения резиновых колец при установке и фиксации реек обшивки по бортам, исключающая сминание фальшборта при натяжении колец.



Модель строится из известного набора материалов Астроляб от Мантуи. Размеры, примерно: длина - 1,2 м, высота -1м. И это, внимание, только для опытных моделистов! Набор разработан и продуман итальянцами с точки зрения материалов и технологии сборки, скверно... , и это  мягко сказано. Так что готовьтесь, чтобы успешно закончить задуманное, надо бесконечно дорабатывать заготовки и применять свои навыки, проявлять фантазию!

Продольная сборка корпуса здесь предусмотрена без черновой обшивки. Это влияет на ее конечное качество. Из-за этого толщина предусмотренных реек завышена.

Как видно, для облегчения сборки обшивки корпуса, особенно кормовой и носовой части, шпации забиты, а затем спрофилированны, пенопластом 25 плотности.
